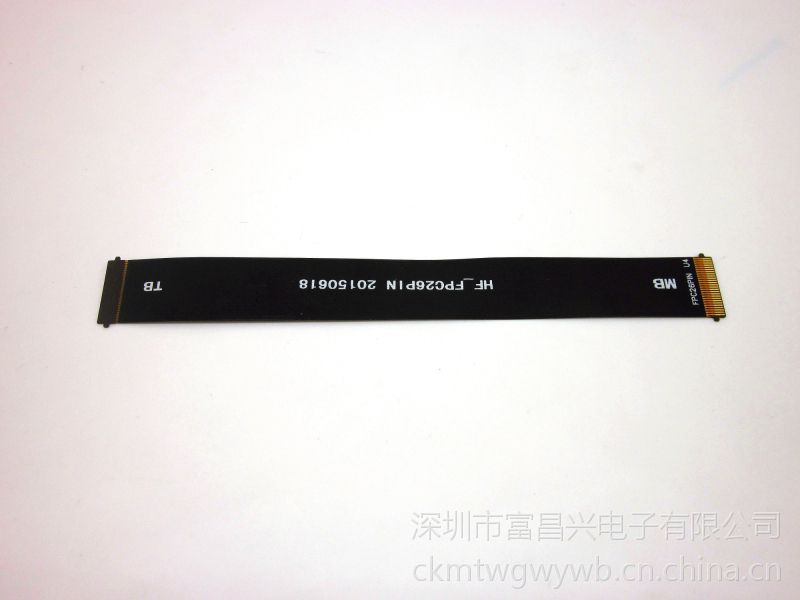

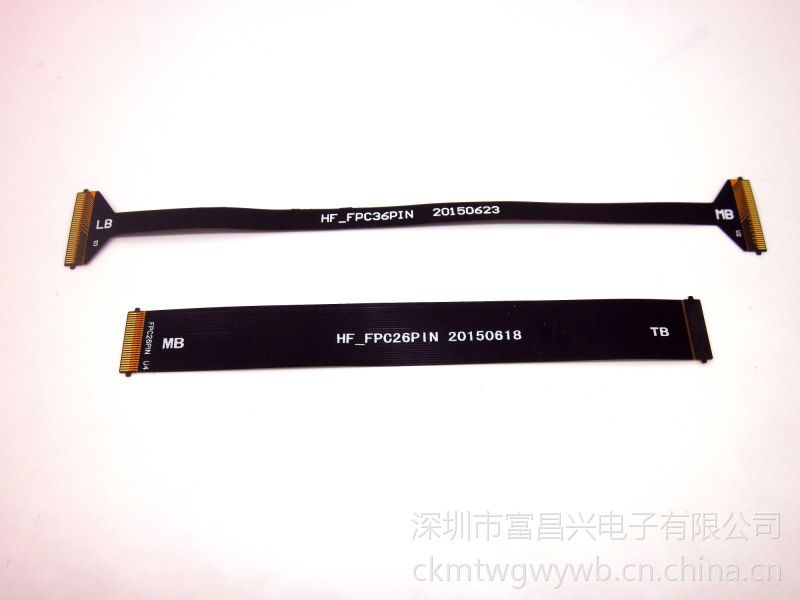

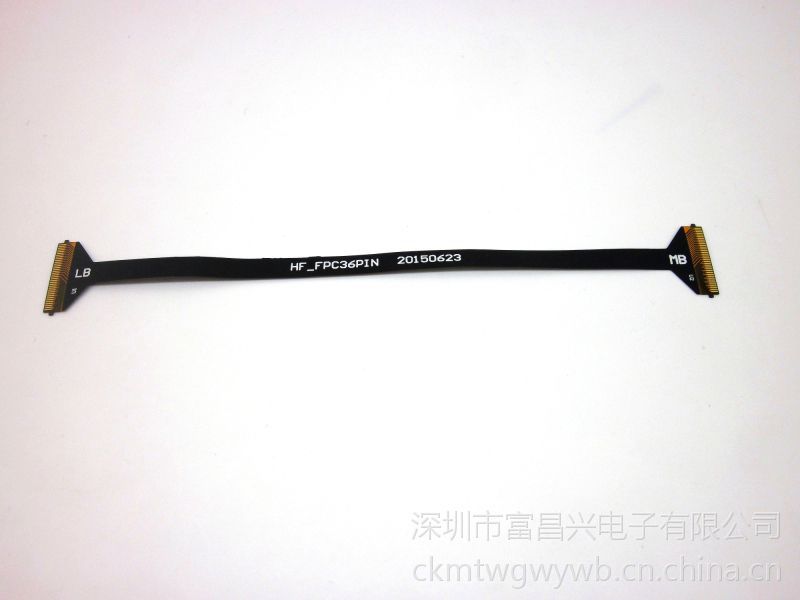

说到FPC排线，大家肯定了解或熟悉了FPC是什么？FPC按功能分，可分为很多种，如FPC天线、FPC触摸屏、FPC电容屏等，FPC排线就是其中的一种，通俗点说，FPC排线就是可在一定程度内弯曲的连接线组。
构成

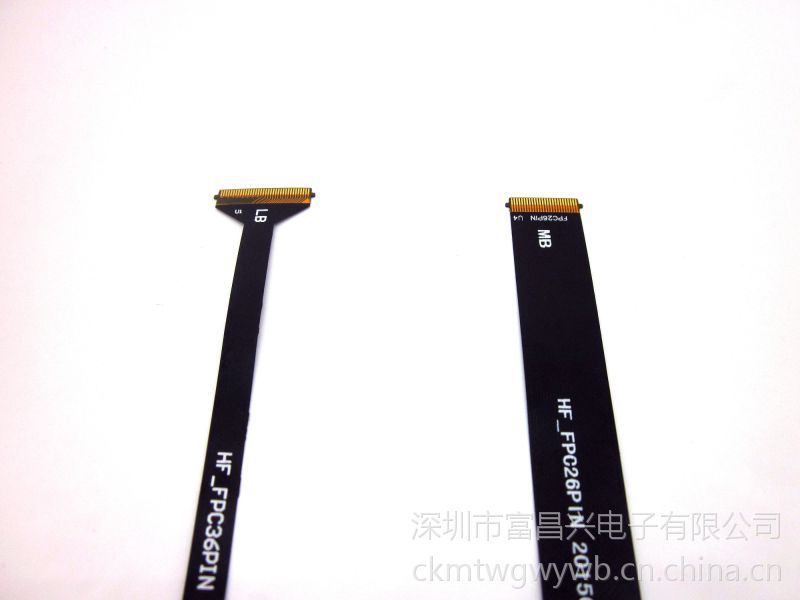

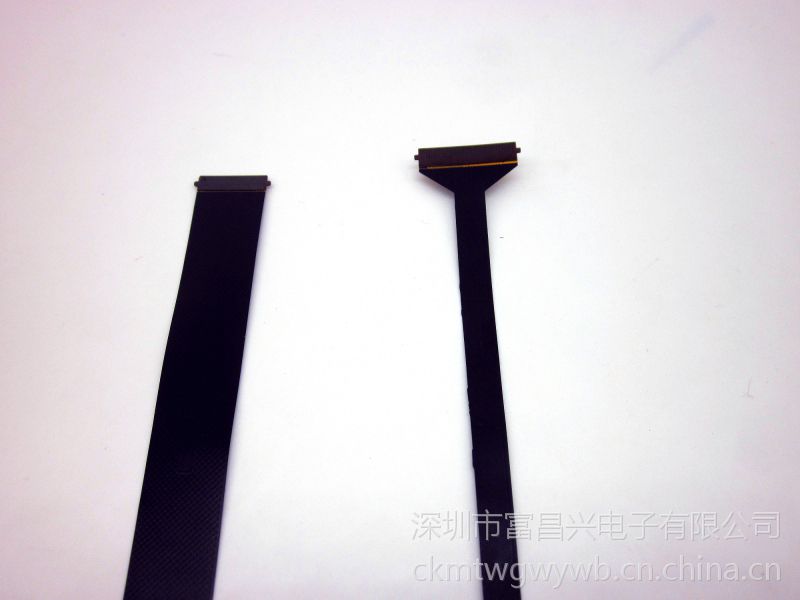

FPC排线因为是FPC的一种，因此，它的构成与FPC的构成相同。FPC一般是长条形的，两端设计成可插拔的针状，可直接与连接器相连或焊接在产品上。中间一般为线路，因为FPC排线都需要一定的柔韧性，因此，基材一般是用压延铜，耐曲折，柔韧。
工艺
FPC排线用到的表面处理工艺一般是沉金，偶尔有防氧化。但防氧化工艺不能耐高温，环境承受能力比沉金差，两者价格相近，因此，绝大部分都采用沉金工艺了。此外，还有镀锡喷锡等工艺，但FPC耐温一般在280摄氏度以下，而喷锡时会有300摄氏度以上的温度，而且锡膏硬度较小，所以也很少采用。
功能用途
FPC排线的功能就在于连接两款相关的零件或产品。现在，很多产品都用到了排线，因为它具有一定的可曲折性，在打印机、手机、笔记本等很多产品中都已采用FPC排线。生产FPC排线的厂家主要集中在珠三角地区，而其中又以深圳为首。
技术参数
较小线宽线距为3mil/3mil；
较小过线孔成品达到0.15mm。
FFC线和FPC线的区别
1、FFC排线的厚度为0.12mm。FFC排线是由上下两层绝缘膜，中间压合扁铜导体构成的，所以排线的厚度IT=上胶膜厚度+导体厚度+下胶膜厚度。常用的胶膜厚度有：0.043mm,0.060,0.100等，常用的导体厚度有：0.035,0.05,0.100mm等；
2、FPC线是柔性印制线路，从制造上讲FPC线和FFC线的线路形成方式是不同的：
（1）FPC是用化学蚀刻的方式把FCCL（柔性覆铜箔）处理得到线路走型不同的柔性线路板；
（2）FFC排线使用上下两层绝缘箔膜中间夹上扁平铜线导体。
3、FFC排线的主要规格及特殊功能：
FFC排线寿命一般是开合5000至8000次，如果按平均每天开合10次，也就一年半左右。
主要规格 / 特殊功能：
* 工作温度：80C 105C
* 额定电压：300V
* 适用于一般电子，电器内部连线，如声像设备等 * 导体：32-16AWG(0.03-1.31mm2)镀锡或裸铜绞线
* FFC排线绝缘层：PET
* 带状平行排列
* 间距为0.5至2.5mm之并排线，便于插进印刷线路板每一个接插孔内
* 可替代线束使用
* 具耐酸碱，耐油，耐热，耐湿，耐霉菌等特性
